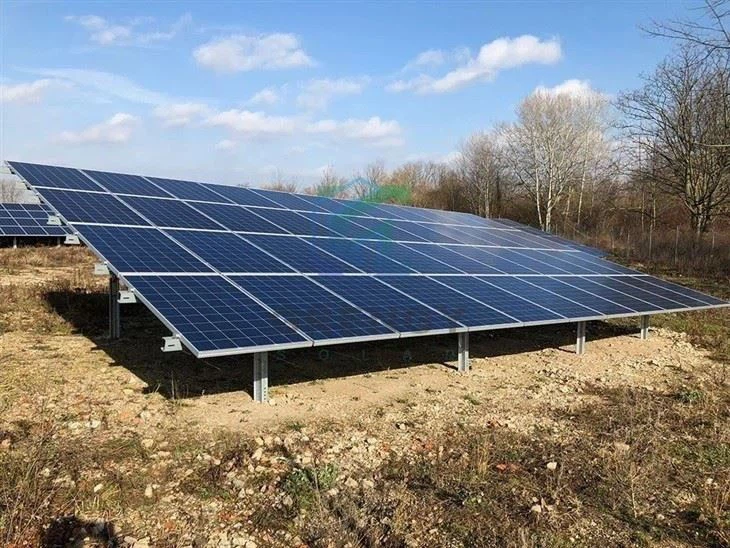

Ground Mount Solar Panel Racking Systems

Xiamen Gengy Photovoltaic Technology Co., Ltd

For more details, pls email:rukin@grengysolar.com



Groundmonteringssystemer for solcellepanel har en rekke spesifikasjoner som er viktige å vurdere for riktig installasjon og effektiv drift. Her er de viktigste aspektene:



1. Strukturell kapasitet



Vekt - bærekapasitet:

Racking -systemet må være designet for å støtte vekten på solcellepanelene. Dette inkluderer ikke bare panelene i seg selv, men også noe ekstra utstyr som omformere, koblingsbokser og montering av maskinvare. For eksempel kan et typisk krystallinsk silisiums solcellepanel veie rundt 15 - 20 kilo per kvadratmeter. Racking -systemet skal ha en tilstrekkelig sikkerhetsfaktor til å håndtere denne vekten uten tegn til deformasjon eller svikt. En sikkerhetsfaktor på 1. 5 - 2 ganger anbefales den faktiske belastningen vanligvis for å redegjøre for faktorer som snøakkumulering og potensielle fremtidige oppgraderinger til tyngre paneler.



Vindbelastningsmotstand:

Spesifikasjoner for motstand mot vindbelastning er kritiske, spesielt i områder som er utsatt for høye vind eller ekstreme værforhold. Racking -systemet skal kunne tåle den maksimale vindhastigheten som forventes i installasjonsområdet. Vindbelastning beregnes basert på faktorer som panelområdet, høyden på rackingen over bakken og de lokale vindhastighetsdataene. For eksempel, i et kystområde med en designvindhastighet på 150 kilometer i timen, må racksystemet være konstruert for å oppfylle de relevante vindbelastningsstandardene som ASCE 7 (i USA) eller Eurocode 1 (i Europa) .



Snøbelastningskapasitet:

I regioner med betydelig snøfall må racksystemet kunne håndtere vekten av akkumulert snø. Snøbelastningskapasitet avhenger av de lokale snøfallskarakteristikkene og panelets vippevinkel. En brattere panelhellingsvinkel kan bidra til å redusere snøakkumulering, men rackingen må fremdeles støtte vekten av snøen som samler seg. Spesifikasjoner krever vanligvis at rackingen støtter en viss mengde snø per kvadratmeter panelområde, for eksempel opp til 70 - 100 kilo per kvadratmeter i tunge-snow-regioner.



2. Materiale og avsluttende spesifikasjoner



Materialkomposisjon:

Som nevnt tidligere har materialene som ble brukt i racksystemet, som aluminium, stål eller galvanisert stål, sine egne egenskaper. Materialspesifikasjonene skal inneholde detaljer som legeringssammensetningen for aluminium (f.eks. 6061 - T6 aluminiumlegering kjent for sin gode styrke og korrosjonsmotstand) eller stålkvalitet (f.eks. ASTM A36 for karbonstål). Disse detaljene sikrer kvaliteten og ytelsen til materialet over installasjonens levetid.



Overflatebehandling:

For korrosjonsbestandige materialer som aluminium og galvanisert stål, er spesifikasjonene for overflatefinish viktig. For aluminium kan det innebære en anodisert finish for å øke korrosjonsmotstanden ytterligere og gi et mer holdbart og estetisk behagelig utseende. Galvanisert stål skal ha en jevn sinkbeleggtykkelse for å sikre riktig korrosjonsbeskyttelse. Beleggstykkelsen er vanligvis spesifisert i mikrometer (μm), med et typisk område på 40 - 80 μm for god korrosjonsmotstand.



3. Geometriske og romlige spesifikasjoner



Panel vippevinkel:

Tiltvinkelen til solcellepanelene i forhold til bakken er en avgjørende spesifikasjon. Det bestemmes vanligvis basert på breddegraden til installasjonsstedet for å optimalisere sollysfangst gjennom året. Generelt kan vippevinkelen variere fra 0 grad (for et flatmontert panel) til 90 grader (for et vertikalt montert panel). For en typisk bolig- eller kommersiell installasjon i mellomlidelser, brukes ofte en vippevinkel mellom 30 grader - 45} grad for å maksimere energiproduksjonen. Racking -systemet bør gi mulighet for enkel justering av panelets vippevinkel under installasjonen og potensielt i fremtiden om nødvendig.



Radavstand:

Avstanden mellom rader med solcellepaneler er spesifisert for å unngå skyggelegging. Det avhenger av høyden på panelene og breddegraden til installasjonsstedet. Målet er å sikre at panelene i bakerste rad ikke blir skyggelagt av panelene i første rad på tidene på dagen når solen er i den laveste vinkelen (vanligvis rundt soloppgang og solnedgang). En generell tommelfingerregel er å ha en radavstand som er minst 1. 5 - 2 ganger høyden på panelene for å minimere skyggeleggingstap.



Generelle dimensjoner:

Lengden og bredden på det bakkemonterte racksystemet bestemmes av antall og størrelse på solcellepanelene som skal installeres. Spesifikasjonene skal omfatte de maksimale og minste dimensjonene som systemet kan utvides eller justeres til. Dette muliggjør fleksibilitet i systemdesign, enten det er en liten skala installasjon for et enebolig eller en storstilt solgård med tusenvis av paneler.



4.



Jording av bestemmelser:

Racking -systemet må ha riktig jording for å sikre sikkerhet og beskytte mot elektriske feil. Jordingsspesifikasjoner inkluderer type og størrelse på jordingslederne, plasseringen av jordingspunkter på racking og tilkoblingsmetodene til det elektriske nettets jordingssystem. For eksempel kan det hende at jordingsledere må være laget av kobber med et minimum tverrsnittsareal for å oppfylle de lokale kravene til elektrisk kod.



Kompatibilitet med paneler og montering av maskinvare:

Racking -systemet skal være kompatibelt med et bredt spekter av solcellepaneler og monteringsmaskinvare. Spesifikasjoner detaljerer hvilke typer panelrammer den kan støtte (f.eks. Innrammet eller rammeløse paneler), størrelsen og avstanden til monteringshullene, og klemmemekanismene som brukes til å feste panelene. Dette sikrer at forskjellige produsenters paneler kan installeres på racksystemet uten problemer.
